Power L

Power L

De kleinste en goedkoopste controller van de Power-familie
Het omvat Motion Control, PLC en bedieningspaneel met lcd kleuren touchscreen (HMI) beschikbaar in 5,7 "VGA en 7" WSVGA. Het is gebaseerd op een krachtige RISC-processor die op 132 Mhz 32 bit werkt en op hoge snelheid is gekoppeld aan een niet-vluchtig RAM. Dankzij de brede connectiviteit CANopen, Modbus (zowel serieel als TCP / IP) en Ethernet (in Client / Server, FTP of WEB-servermodus) biedt het automatische machineontwerpers krachtige prestaties tegen zeer gunstige prijzen. Vanwege de hoge connectiviteit biedt het de mogelijkheid om functies van machines en fabrieken te bewaken en te besturen, met de mogelijkheid om gegevens op het veld te verzamelen van verschillende soorten sensoren. Deze functie, naast prijsvriendelijk, stelt ontwerpers in staat om een ​​nieuwe technologische ontwikkeling van machines te starten, rekening houdend met de snelle verspreiding van IIoT (Industrial Internet of Things) vanwege de geleidelijke uitvoering van het Europese strategische plan Industrie 4.0.
  • Meer...

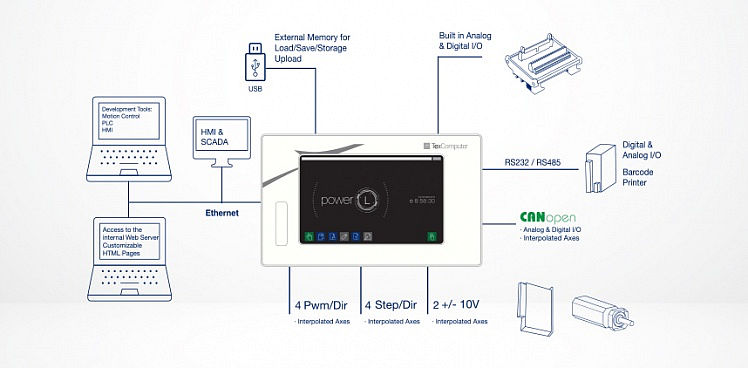

    Power L is lokaal uitbreidbaar met een goedkope I / O-uitbreidingskaart via SPI of via digitale of analoge I / O-modules via CANopen. Zoals in alle controllers van de power-familie, beheert het flexibel zijn middelen. Met betrekking tot Motion Control kan Power L efficiënt tot 2 geïnterpoleerde assen beheren in CANopen, 2 assen in analoge +/- 10V-configuratie en 2 assen in stap / richting. Het heeft ook 2 ingangen voor incrementele encoder voor positieterugkoppeling. Cyclische PLC en opeenvolgende CNC-taken, dankzij de rijke en krachtige set instructies, maken de ontwikkeling mogelijk van flexibele automatiseringstoepassingen die zich aanpassen aan verschillende velden. Het operatorpaneel (HMI) kan worden gepersonaliseerd met snelle grafische interfaces. Omdat het rechtstreeks op het moederbord is aangesloten, wordt het niet beïnvloed door mogelijke vertragingen vanwege de gegevensuitwisseling tussen de controller en het bedieningspaneel. Op het voorpaneel bevindt zich een USB-poort voor het opslaan en uploaden van gegevens, formules, applicatieprogramma's en firmware op een pendrive. Met back-up- en herstelfuncties kan het systeem worden bijgewerkt.
    Programmering wordt gerealiseerd met behulp van een enkele ontwikkeltool voor pc gemaakt door Tex Computer. Dit maakt de ontwikkeling mogelijk van programma's voor Motion control, PLC en HMI. Er is ook een online Debugging-tool beschikbaar waarmee de ontwikkelaar de waarde van elke variabele, machinestatus, berichten, breekpunten invoegen, logische status van de PLC-vertakkingen en sequentiële programmastatus kan controleren, evenals de oscilloscoopfuncties om de bewegingen van de assen te bewaken . De Power L-controller heeft, net als alle andere controllers van de Power-familie, een teksteditor geïntegreerd in het besturingssysteem waarmee de ontwikkelaar ook zonder pc op het veld kan programmeren.

  • Power L Toepassingen
    Metaal, hout, steen, textiel, voedsel, supervisie, speciale machines enz.
  • Power L Technische kenmerken
    Stroomvoorziening 24 VDC
    CPU RISC 32 bit / 132 Mhz, dual core
    Flashgeheugen (inclusief het volume F) 11 MB
    Back-up RAM-geheugen batterij 4 MB (8 MB *) *)
    Intern RAM-geheugen (snelle toegang) 128 KB
    Niet-retentief RAM-geheugen Nee *
    Kalender klok *
    USB 1 type 1.1
    Seriële poort 1 RS232, 1 RS232 / RS485
    Ethernet 10/100 T port 1
    Can Bus poort 1
    Master EtherCAT poort Nee
    Master Mechatrolink-II poort Nee
    SPI (voor lokale I / O-uitbreiding) Ja
    Lokale PNP digitale ingangen 16, uitbreidbaar tot 32
    Statisch beveiligde digitale uitgangen 24V-1A 8 met 0,6A, uitbreidbaar tot 24
    Statische niet-beveiligde digitale uiitgangen 24V-60mA 4
    Maximale lokale digitale I / O 60 (met INT-SPI exp. -Kaart)
    Analoge ingangen op moederbord 10 met 12 bit resolutie
    +/- 10V analoge uitgangen van 16bit DAC **
    +/- 10V analoge uitgangen van PWM 2
    PWM uitgangen 4
    Stap / richting uitgangen 4 als alternatief voor PWM
    5V Line Driver incrementele encoder 2 (5V Push Pull op aanvraag)
    SSI Absolute Encoders **
    Geïnterpoleerde assen 4
    LVDS-interface voor externe panelen (36-pins aansluiting) **
    PID-tijdconsumptie 20 μS / as
    * Optioneel
    ** Niet beschikbaar
