Motion Control Systems
Power Z

Power Z

Nieuwe, compacte en prijsvriendelijke controller van de Power-familie
Het bevat eenvoudige en basisfuncties van Motion Control, PLC en een 7 "WSVGA kleuren touchscreen-bedieningspaneel. De structuur omvat een krachtige dual-core RISC 264 Mhz-processor. Dankzij de digitale en analoge I / O en de brede connectiviteit zoals CANopen, Modbus RTU en Ethernet (in Client / Server-, FTP- of WEB-servermodus) is Power Z geschikt voor toepassingen waarbij het noodzakelijk is om kosten te beheersen met behoud van hoge prestaties. Connectiviteit biedt de mogelijkheid om functies van machines en fabrieken te bewaken en te besturen met ook de mogelijkheid om gegevens op het veld te verzamelen van verschillende soorten sensoren. Connectiviteit is niet alleen prijsvriendelijk, maar stelt ontwerpers in staat om een ​​nieuwe technologische ontwikkeling van machines te starten, rekening houdend met de snelle verspreiding van IIoT (Industrial Internet of Things) vanwege de geleidelijke uitvoering van het Europese strategische plan Industrie 4.0.
  • Meer...
    Power Z is lokaal uitbreidbaar met behulp van een goedkope I / O-uitbreidingskaart aangesloten via SPI of via I / O-modules verbonden via CANopen. Power Z beheert de positionering van één as in analoge +/- 10V met positieterugmelding geleverd door incrementele encoder, bovendien beheert het driestaps Dir. of Pwm / Dir assen zonder positieterugkoppeling. Dankzij een rijke en krachtige set instructies, maakt PLC de ontwikkeling mogelijk van flexibele automatiseringstoepassingen. Het operatorpaneel (HMI) maakt de ontwikkeling van gepersonaliseerde grafische interfaces mogelijk. De uitwisseling van gegevens tussen de HMI en de PLC is snel en direct, in tegenstelling tot de traditionele methode voor het uitwisselen van variabelen. Aan de achterkant van de controller is een USB-connector beschikbaar. Het is mogelijk om gegevens, formules, programma's en firmware op een pendrive op te slaan en te uploaden. Back-up en herstel maken de update van het systeem mogelijk. Programmeren is mogelijk met behulp van een enkele ontwikkeltool voor pc gemaakt door Tex Computer. Dit maakt de ontwikkeling mogelijk van programma's voor Motion control, PLC en HMI. Er is ook een online Debugging-tool beschikbaar waarmee de ontwikkelaar de waarde van elke variabele, machinestatus, bericht, breekpunten invoegen, logische status van de PLC-vertakkingen kan controleren. Power Z bevat, net als alle andere controllers van de Power-familie, een teksteditor (geïntegreerde ontwikkelomgeving - IDE) geïntegreerd in het besturingssysteem waarmee de ontwikkelaar ook zonder pc op het veld kan programmeren.
  • Power Z Toepassingen
    verschillende positioneringen, zaagmachines, wikkelmachines, spuitcabines, supervisiesystemen, schoenen en lederen machines, veel verschillende soorten speciale machines en alle toepassingen die een goedkope, flexibele en betrouwbare PLC met HMIvereisen.

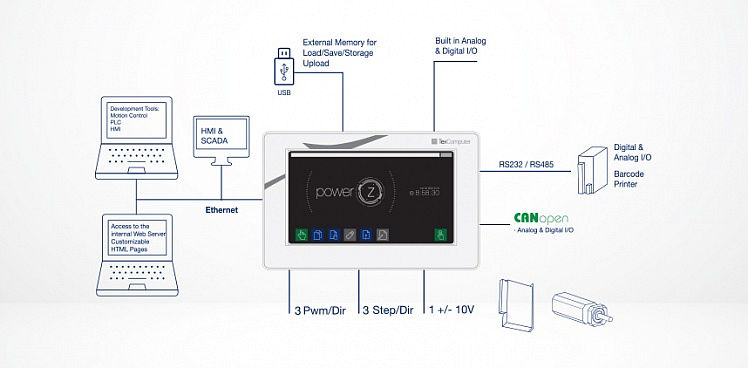

  • Power Z Schema
  • Power Z Technische kenmerken
    Stroomvoorziening 24 VDC
    CPU RISC 32 bit / 132 Mhz, dual core
    Flashgeheugen (inclusief het volume F) 11 MB
    Back-up RAM-geheugen batterij 4 MB (8 MB *) *)
    Intern RAM-geheugen (snelle toegang) 128 KB
    Niet-retentief RAM-geheugen Nee *
    Kalender klok *
    USB 1 type 1.1
    Seriële poort 1 RS232, 1 RS232 / RS485
    Ethernet 10/100 T port 1
    Can Bus poort 1
    Master EtherCAT poort Nee
    Master Mechatrolink-II poort Nee
    SPI (voor lokale I / O-uitbreiding) Ja
    Lokale PNP digitale ingangen 16, uitbreidbaar tot 32
    Statisch beveiligde digitale uitgangen 24V-1A 8 met 0,6A, uitbreidbaar tot 24
    Statische niet-beveiligde digitale uiitgangen 24V-60mA 4
    Maximale lokale digitale I / O 60 (met INT-SPI exp. -Kaart)
    Analoge ingangen op moederbord 10 met 12 bit resolutie
    +/- 10V analoge uitgangen van 16bit DAC **
    +/- 10V analoge uitgangen van PWM 2
    PWM uitgangen 4
    Stap / richting uitgangen 4 als alternatief voor PWM
    5V Line Driver incrementele encoder 2 (5V Push Pull op aanvraag)
    SSI Absolute Encoders **
    Geïnterpoleerde assen 4
    LVDS-interface voor externe panelen (36-pins aansluiting) **
    PID-tijdconsumptie 20 μS / as
    * Optioneel
    ** Niet beschikbaar
Power Z Datasheet
